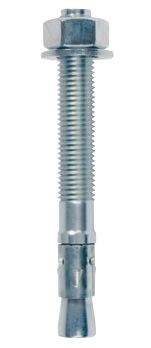

Анкер клиновой 16х145 FBN II 16/25 Fischer

ПРЕИМУЩЕСТВА
•     Стандартная глубина анкеровки обеспечивает максимальную несущую способность. Это позволяет
уменьшить количество точек крепления и число анкерных пластин.
•     Уменьшенная глубина анкеровки снижает глубину сверления. Это до минимума сокращает время монтажа,
одновременно расширяя область применения.
•     Длинная резьба позволяет осуществить дистанционный монтаж
и использовать различные значения полезной длины.
•     Значительно упрощенная установка с минимальным смещением при затяжке требует лишь несколько
ударов молотка.
•     Выступ на торце анкера защищает резьбу от повреждения и обеспечивает легкий монтаж и демонтаж крепления..

ПРИМЕНЕНИЕ
•     Стальные конструкции
•     Обрешетки
•     Консоли
•     Приставные лестницы
•     Кабельные каналы
•     Оборудование
•     Лестничные марши
•     Ворота
•     Фасады.

ФУНКЦИОНИРОВАНИЕ
•     Анкер FBN II пригоден для предварительного и сквозного монтажа. При определенных условиях пригоден для
дистанционного монтажа.
•     Перед монтажом необходимо установить шестигранную гайку в оптимальное положение (болт должен выступать прибл. на 3 мм).
•     Во время затяжки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам
просверленного отверстия.
•     Маркировка на торце анкера означает установочную глубину.
•     Для серийного монтажа рекомендуется использовать монтажный инструмент FABS.
Диаметр просверливаемого отверстия do [мм] - 16
Мин. глубина сверления при сквозном монтаже h2 [мм] - 129
Длина анкера l [мм] - 145
Макс. полезная длина t fix [мм] - 25/40
Резьба Ø x длина [мм] - M 16 x 89
Размер гайки под ключ  SW [мм] - 24.
