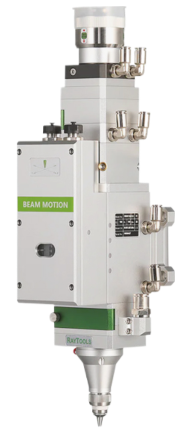

BM110-TC Головка лазерная режущая (CL100 FL155, 3,3кВт) Raytools

Лазерная режущая головка Raytools BM110-TC 3D (CL100 FL155, 3.3 кВт) с автоматической фокусировкой специально разработана для выполнения задач 3D резки, включая обработку труб и профилей на труборезных станках. Головка оснащена удлиненной сопловой частью, что обеспечивает высокую точность и удобство при резке сложных трехмерных форм. Поддерживает работу с промышленными волоконными лазерами мощностью до 3,3 кВт и совместима со станками с ЧПУ. Разъем QBH позволяет легко подключать оптоволокно, а встроенные сервоприводы обеспечивают автоматическую настройку фокуса с диапазоном перемещения около 22 мм. Оптимизированная оптическая система и двойное водяное охлаждение гарантируют стабильную и долгосрочную работу головки даже при высокой мощности. Используемые керамический держатель и специально разработанные сопла дополнительно увеличивают производительность и точность резки.
Конструкция и функции
Лазерная головка состоит из четырех основных блоков: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.
Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптоволокна, в параллельный лазерный луч. В головке установлен объектив с коллимационными линзами D30 F100 мм, обеспечивающий стабильность и точность лазерного луча.
Модуль привода фокусирующей линзы преобразует коллимированный луч в сфокусированный луч высокой плотности. Головка комплектуется объективом с фокусирующими линзами D30 F155 мм.
Модуль защитного стекла предотвращает повреждение фокусирующей линзы за счет защиты от летящих частиц и шлама, продлевая срок службы оптических элементов.
Модуль удлиненного сопла (сопловая часть), разработанный специально для 3D-резки, направляет лазерный луч на обрабатываемую поверхность и эффективно управляет потоком газа для достижения высокого качества резки..
