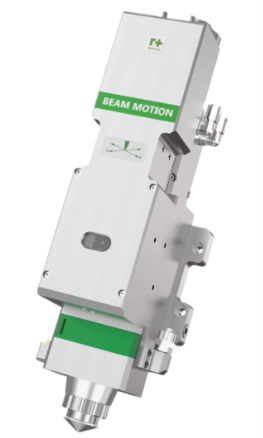

BM111 Головка лазерная режущая (CL100 FL155, 3,3кВт) Raytools

Лазерная режущая головка Raytools BM111 (до 3,3 кВт) с автоматической фокусировкой, предназначена для использования в станках с промышленными волоконными лазерами мощностью до 3,3 кВт и ;предназначена для лазерной 2D резки на станках с ЧПУ. Головка оснащена разъемом QBH для подключения оптоволокна и встроенными сервоприводами, посредством которых осуществляется перемещение фокусного модуля в диапазоне около 22 мм с помощью линейного механизма. Пользователь может выполнять фокусировку с помощью программы настройки для быстрого выполнения отверстий в толстых листах и автоматической резки листов из различных материалов разной толщины. Оптимизированная оптическая конструкция и водяное охлаждение обеспечивают стабильную работу лазерной головки при высокой мощности в течение длительного времени.
Конструкция и функции
Лазерная головка состоит из четырех основных блоков: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.
Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптического волокна, в параллельный лазерный луч, который выходит через центр сопла. В головке установлен объектив с коллимационными линзами D30 F100 мм;
Модуль привода фокусирующей линзы (объектива) преобразует коллимированный луч в сфокусированный луч высокой плотности и обеспечивает автоматическую подстройку точки фокусировки с помощью привода. По умолчанию в этой головке установлен объектив с фокусирующими линзами D30 F155 мм. Опционально возможна поставка комплектации головки с объективом с фокусирующими линзами D30 F125 мм и F200 мм.
Модуль защитного стекла (линзы) предохраняет фокусирующую линзу от повреждений из-за летящего шлама и продлевает ее срок службы.
Модуль сопла (сопло в сборе) направляет сфокусированный луч на обрабатываемую заготовку и с высокой скоростью распыляет газ для высококачественной резки..
