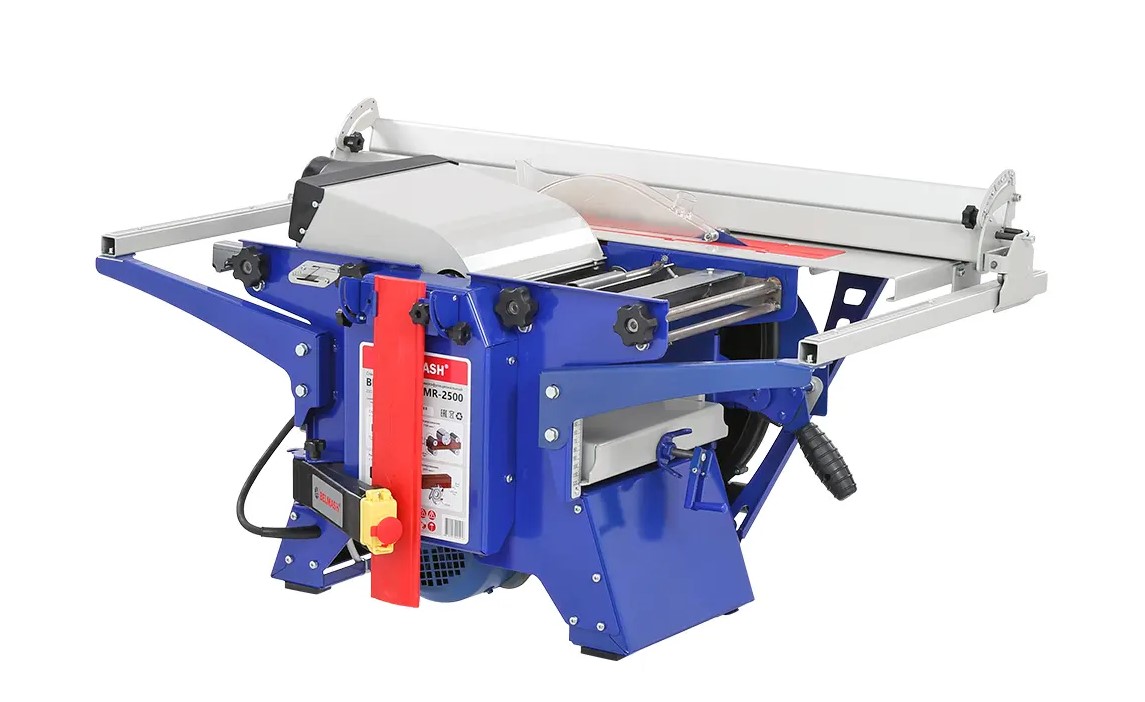

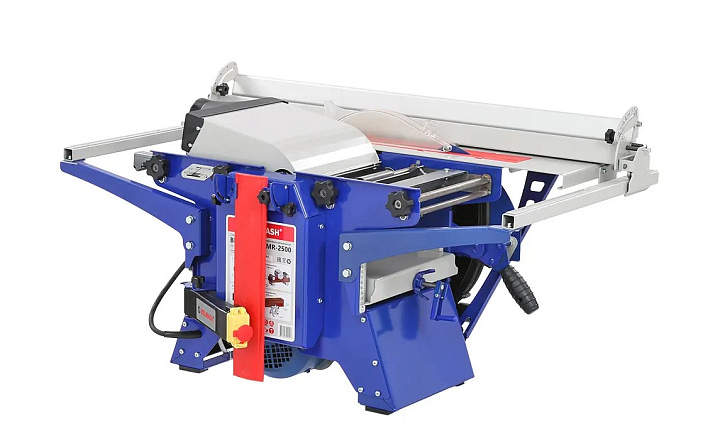

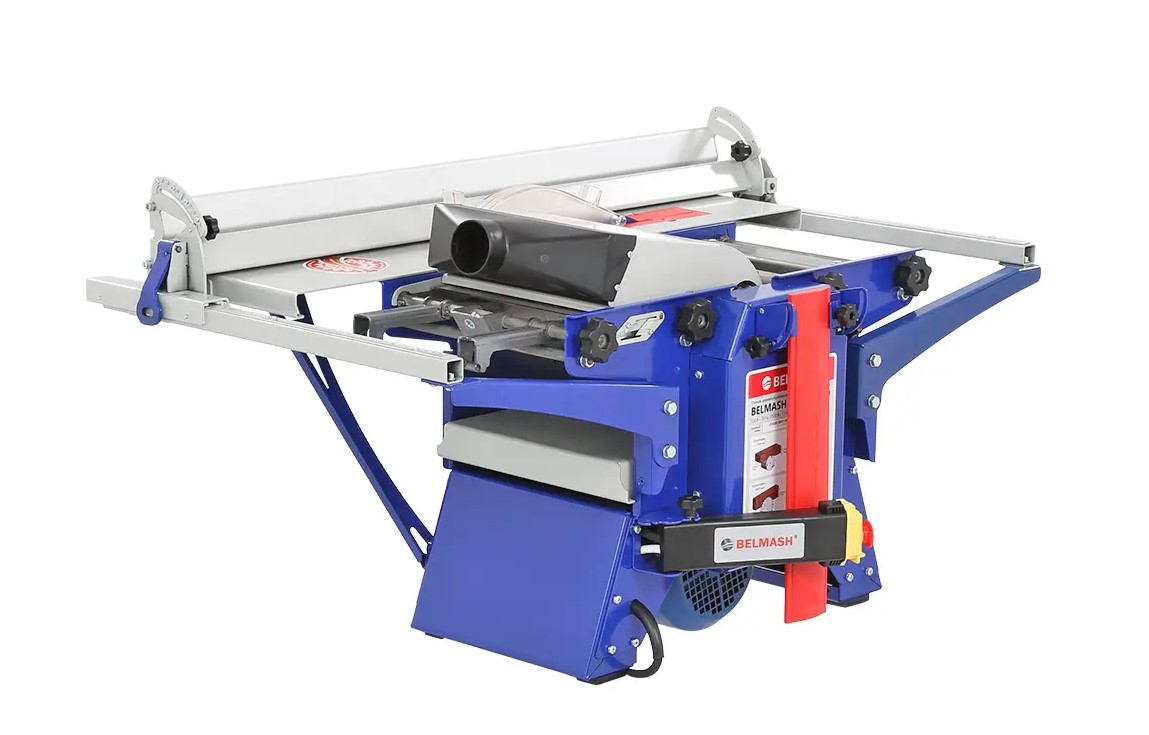

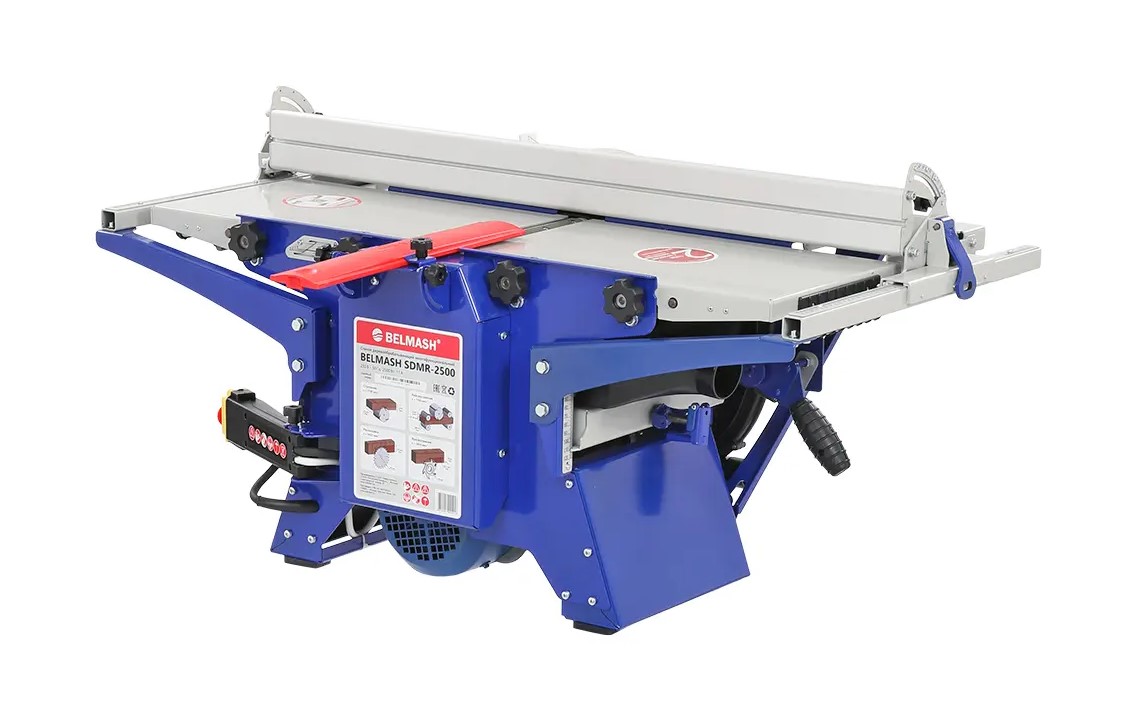

Станок BELMASH SDMR-2500

BELMASH SDMR-2500 – один из самых функциональных комбинированных станков «Завода Белмаш». В нем реализованы четыре ключевые функции, которые позволят выполнить базовые операции: распиловку, строгание/фугование, рейсмусование и фрезерование дисковыми фрезами..

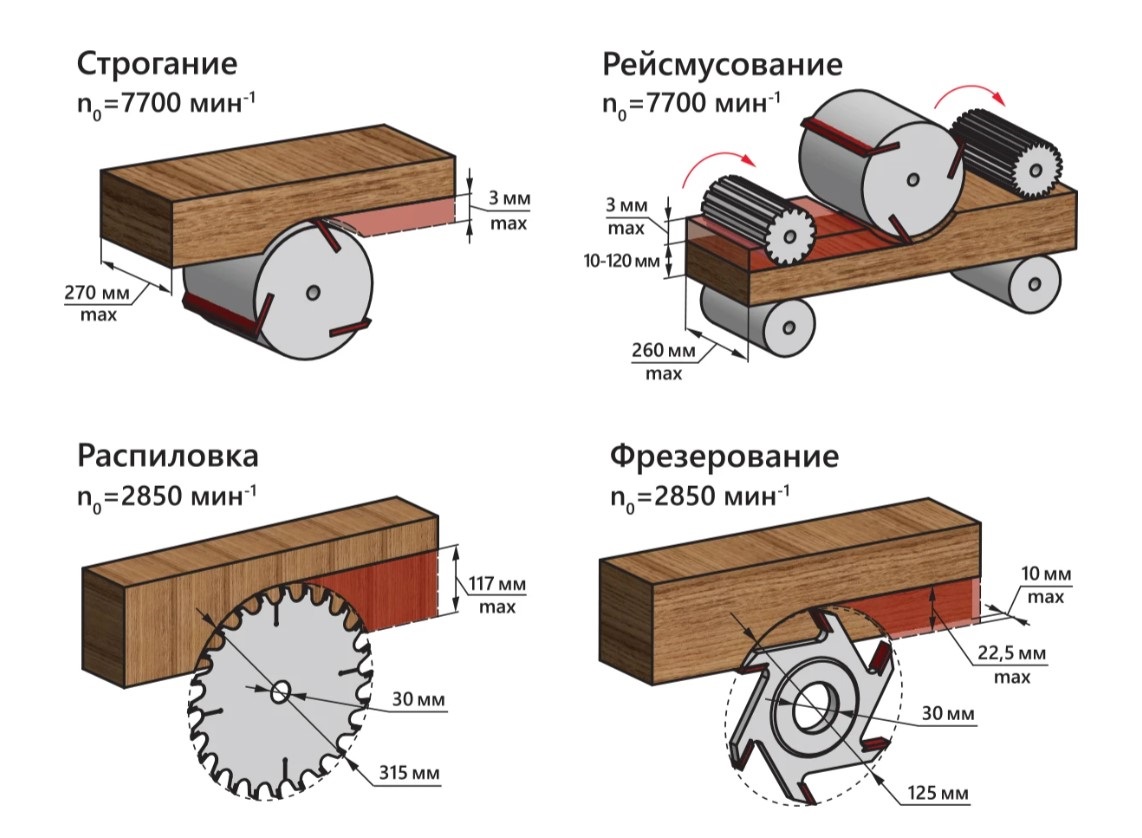

Станок рассчитан на следующие операции:.

рейсмусование
строгание (фугование) по пласти или кромкам
строгание (фугование) под углом (по ребрам)
распиловку вдоль и поперек волокон
распиловку вдоль волокон под углом с помощью параллельного упора
распиловку поперек волокон под углом с помощью углового упора
фрезерование дисковыми фрезами.
Рейсмусовый блок расположен в нижней части станка. С его помощью можно обрабатывать заготовки до 260 мм по ширине и до 120 мм по высоте. Подъем и опускание стола легко настраивается с помощью рукоятки. Движение осуществляется протяжными валами. Подача заготовки автоматическая, скорость – 6 м/мин. Максимальная глубина рейсмусования 3 мм. Размер рейсмусового стола (Ш×Д) 279×425 мм..

Главный узел при строгании и рейсмусовании – это ножевой вал – цельный, стальной, с тремя перезатачиваемыми ножами, длина которых 270 мм..

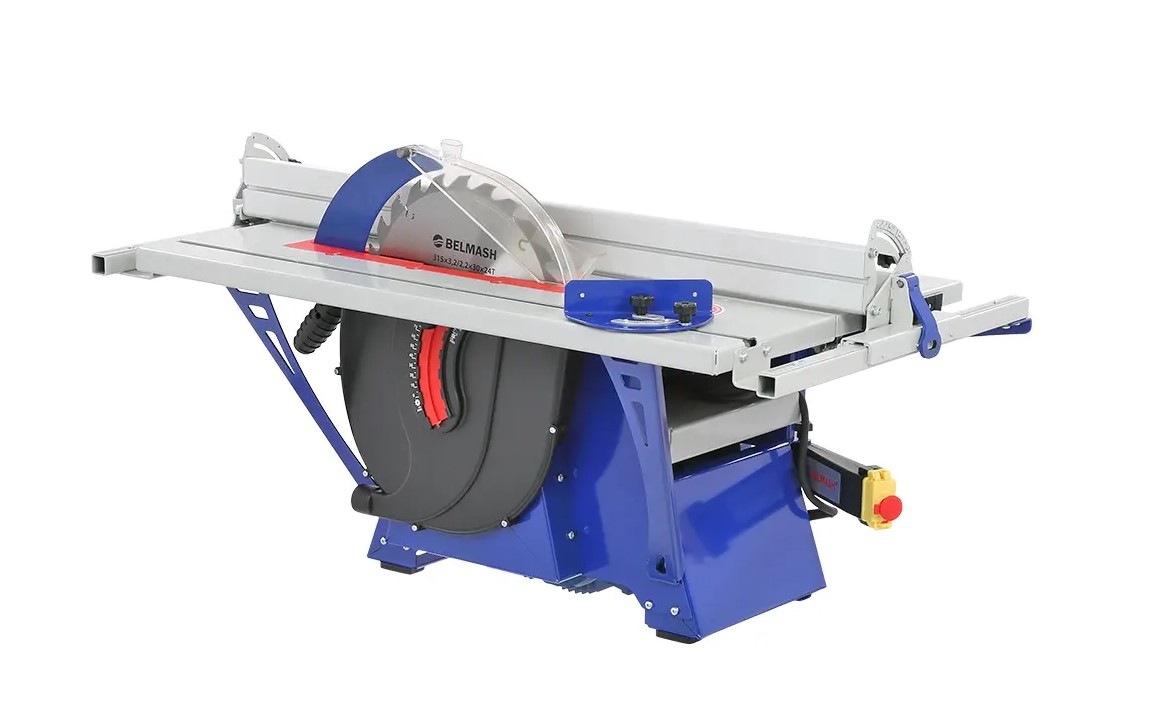

Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм..

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Используется он как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Заготовку можно ориентировать в диапазоне от -45 до +45 градусов..

Для подключения вытяжных устройств станок имеет три патрубка:.

патрубок диаметром 63 мм на кожухе для удаления стружки при строгании и рейсмусовании;.

патрубок диаметром 38 мм на кожухе пильного диска;.

патрубок диаметром 28 мм на ограждении пильного диска..

Такими характеристиками обладает не всякий даже профессиональный станок..
